轴向型复式拉杆波纹补偿器(FSL)

轴向型复式拉杆波纹补偿器(FSL)

轴向型复式拉杆波纹补偿器(FSL型)结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线. 我公司专业生产的波纹补偿器,拉杆波纹补偿器等产品,以其优良的品质,深受国内外用户的赞誉和好评,我们的产品让您买着放心,用着顺心!
套筒式补偿器套筒补偿器不锈钢软连接

轴向型复式拉杆波纹补偿器(FSL)用途:
轴向型复式拉杆波纹补偿器(TFS型)结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
型号:
华宇波纹管制造厂生产DN32-DN3000,压力级别0.1Mpa-2.5Mpa
连接方式:
1、法兰连接 2、接管连接
产品轴向补偿量:72mm-500mm

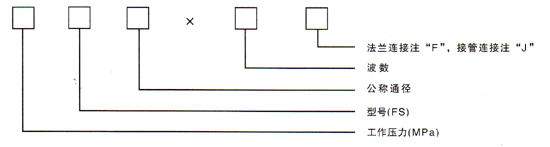

一、型号示例:

举例:0.6FSL200×12J
表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。
二、应用说明:
1、轴向型复式拉杆波纹补偿器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力:
压力推动:Fp=100·P·A      (N)
轴向弹力:Fx=f·Kx·X       (N)
式中:P: 最高工作压力或最高试验压力   MPa;
A: 有效面积(查样本)       平方米;
Kx: 补偿器轴向刚度        N/mm;
X: 补偿器使用的轴向补偿量     mm
f: 系数,当补偿器进行预变形时,f为1/2,当补偿器不进行预变形时,f取1。
