小拉杆横向型波纹补偿器(TXL)

小拉杆横向型波纹补偿器(TXL)

小拉杆横向型波纹补偿器(TXL)除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移;表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹管补偿器.
套筒式补偿器套筒补偿器不锈钢软连接

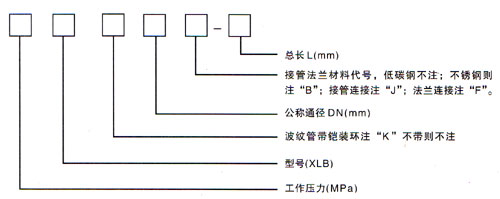

型号实例:

举例:0.6XLB500FB-1500
表示公称通径为500mm,工作压力为0.6Mpa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹管补偿器。
使用说明:
小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移,同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单 用作轴向补偿或横向补偿的 值,此种情况应分别满足以下关系式:
X1≤Xo Y1≤Yo
X1、Y1为单 用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:

此时,X1,Y1为同时存在轴向位移及横向位移的实际值。

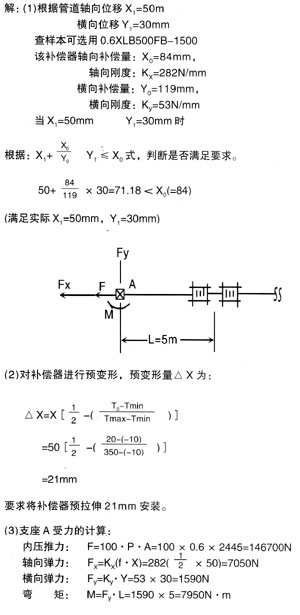

小拉杆横向波纹补偿器对支座作用力的计算:

某碳钢管道,公称通径500mm,工作压力0.6Mpa,介质温度350摄氏度,环境 温度-100摄氏度,补偿器安装温度20摄氏度,根据管道布局需安 装一小拉杆横向型波纹补偿器,用以补偿50mm的轴向位移及30mm的横向位移,已知L=50,补偿器疲劳破次数按15000次考虑,试计算支座A的受力。

小拉杆横向波纹补偿器又名煤粉管道专用三维波纹补偿器是专为煤粉管道设计的一种专用补偿器,我公司的产品质量好,服务优,欢迎垂询订购产品!
