内外压力平衡式波纹补偿器(TNWP)

内外压力平衡式波纹补偿器(TNWP)

波纹管补偿器属于一种补偿元件.它是以波纹管为核心的扰性元件,在管线上可作轴向、横向和角向三个方向的补偿.波纹管补偿器具有无推力、简化支座设计、耐高温、耐腐蚀、消声减振等特点,特别适用于热风管道及烟尘管道
套筒式补偿器套筒补偿器不锈钢软连接

内外压力平衡式波纹补偿器(TNWP)用途:
内外压力平衡式波纹补偿器(TNWP),从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。
型号:
众诚波纹管制造厂生产DN100-DN1600,压力级别0.25Mpa-2.5Mpa
连接方式和产品补偿量根据用户要求。
内外压力平衡式波纹补偿器(TNWP)属于一种补偿元件。它是以波纹管为核心的扰性元件,在管线上可作轴向、横向和角向三个方向的补偿。内外压力平衡式波纹补偿器(NP)具有无推力、简化支座设计、耐高温、耐腐蚀、消声减振等特点,特别适用于热风管道及烟尘管道。在现代工业中用途广泛。

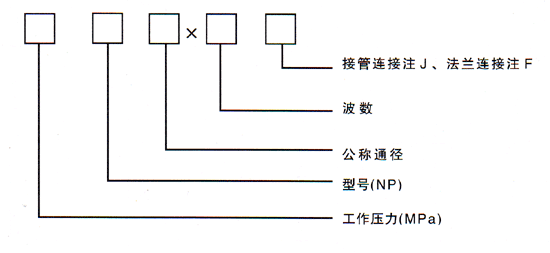

一 、型号示例:

举例:1.6NP200*8j
表示:工作压力为1.6Mpa,通径DN=200mm,波数为8,接管连接的内外压平衡式波纹补偿器。
二、使用说明:
内外压力平衡式波纹补偿器(TNWP),能补偿管道系统中的轴向位移,内压推力自身平衡,本结构可用于不宜设置固定支架的高物位置管线中。
三、内外压平衡式波纹补偿器对支座作用力的计算:
轴向弹性力:Fx=Kx*(f*x)
式   中:Kx-轴向刚度N/mm
X-轴向实际变形量mm
f-计算系数,当预变形(包括△X=0时)f=1/2,当不进行预变形时,f=1。
